ATLAS COPCO Air Compressor Control Valve Kit
I. Komposisi Kit lan inti

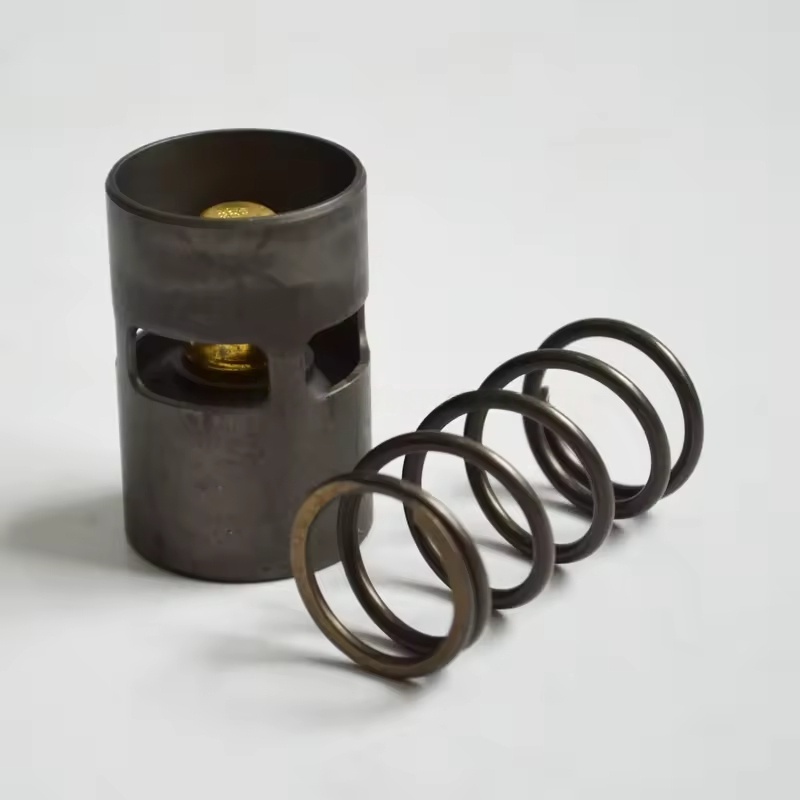

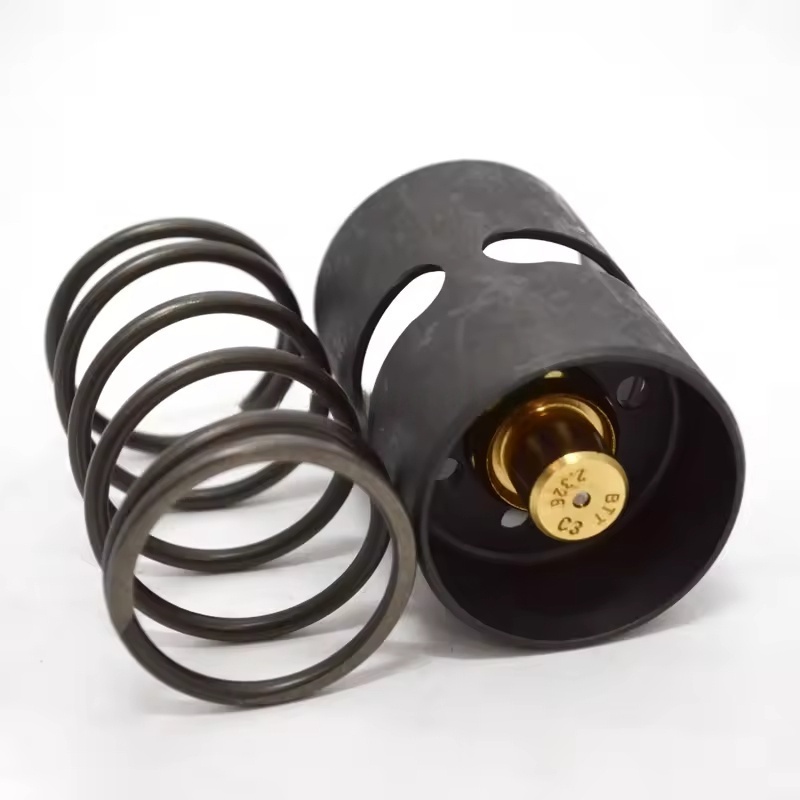

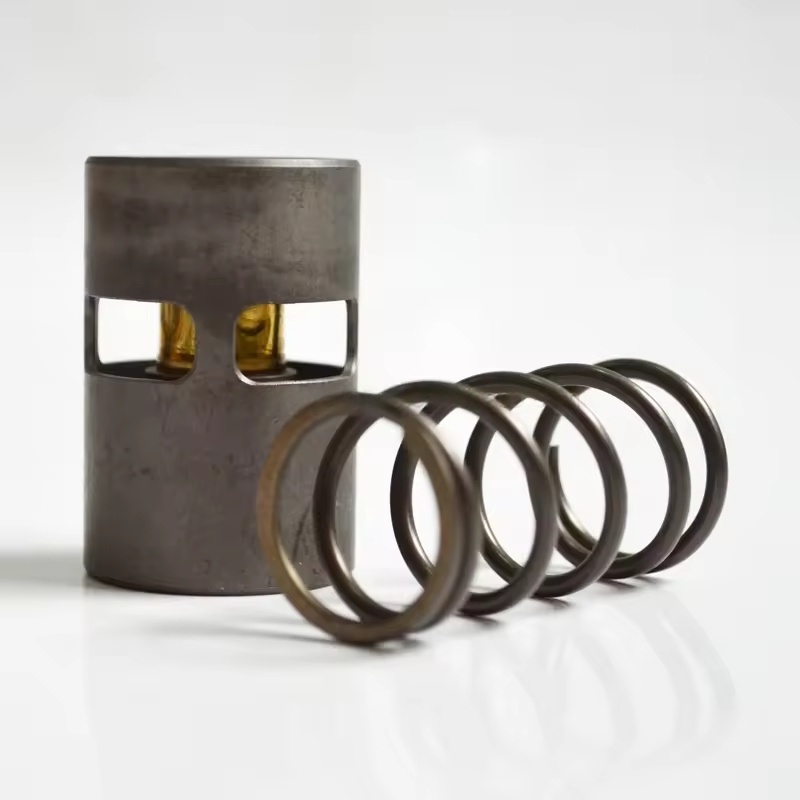

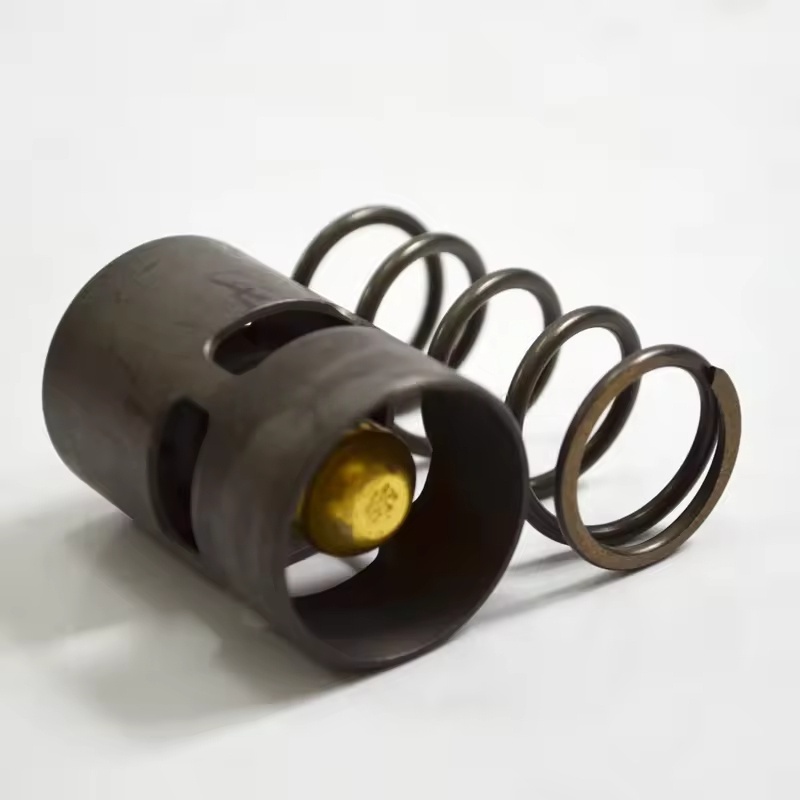

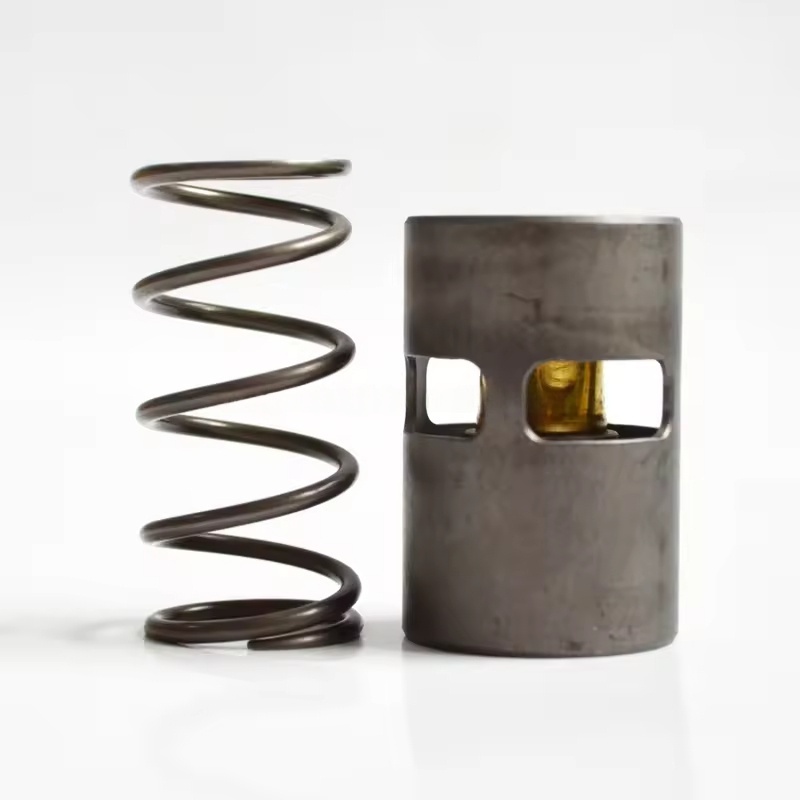

Komponen utama: biasane kalebu awak katup kontrol suhu (ngemot elemen sensasi suhu), core katerata, musim semi, segel (dering, sendi, lan aksesoris instalasi, lsp.
Prinsip kerja: liwat unsur sensasi suhu (kayata Senser Senser Senser), iku rumangsa owah-owahan suhu minyak lan kanthi otomatis nyetel bukaan val kanthi otomatis:
Nalika suhu minyak luwih murah tinimbang nilai set, inti katup nutup sirkuit pendinginan, lan lenga pelumas kasebut ngliwati bypass lan langsung mlebu ing unit minyak.
Nalika suhu minyak tekan nilai set, inti katup kanthi bertahap mbukak, lan lenga pelumas mlebu ing unit penyejuk kanggo pendinginan sadurunge sirkulasi sing gedhe banget kanggo ngrusak kualitas minyak.
II. Karakteristik Adaptasi
Selaras kanggo macem-macem kompresor udhara (kayata GA, ZR, ZT, lan sapiturute) kanthi aliran minyak, paramèter tekanan lan ruang instalasi kanggo njamin akurasi suhu kontrol lan cocog karo unit.
Pilihan materi: nggunakake logam tahan minyak, kanthi dhuwur (kayata tembaga, stainless steel) lan lingkungan keras lenga lenga lan suhu lubricat.
III. Skenario kanggo panggantos utawa pangopènan
Ganti reguler: Disaranake ngganti saben 4000-6000 jam utawa sinkron karo minyak pelumas kanggo nyegah nyandhang inti katup, tuwa saka unsur sensasi suhu, lan gagal kontrol.
Manifestasi Kesalahan:
Suhu minyak kanthi terus-terusan kurang (ngisor 80 ℃), bisa uga amarga inti katup sing macet ing posisi bypass, nyegah minyak pelumas.
Suhu minyak sing ora normal (luwih saka 100 ℃), bisa uga amarga inti katup sing macet ing posisi tertutup utawa kegagalan unsur sing ditutup, kanthi sirkuit pendinginan ora dibukak.
Bocor minyak, biasane disebabake nalika tuwa lan ngrusak segel.
IV. Titik utama kanggo panggantos lan instalasi
Olahan:
Mati lan nyopot pasokan listrik, ngeculake tekanan minyak ing pipa, ngenteni unit kasebut adhem.
Siapke kit pabrik asli sing cocog karo, wrench, sealant (yen perlu), lan ngresiki kain.
Langkah-langkah panggantos:
Copot pipeline pipel lan outlet saka katup kontrol suhu, ngumpulake minyak pelumas.
Ngeculake bolong ndandani lawas, copot katup lawas, ngresiki rereged minyak lan residu sealant ing permukaan instalasi.
Priksa manawa Majelis katup anyar wis utuh, ngganti kabeh segel, pasang katup anyar ing arah pabrik asli (menehi perhatian menyang arah minyak inlet lan outlet).
Ngencengi sendi pipa lan ndandani bolts kanggo njamin bocor.
Debugging lan pemeriksaan:
Miwiti unit lan mirsani yen suhu minyak owah-owahan ing kisaran normal (80-95 ℃).
Priksa manawa ana bocor minyak ing komponen katup lan antarmuka pipa, konfirmasi tanggapan sing sensitif saka suhu kontrol.
