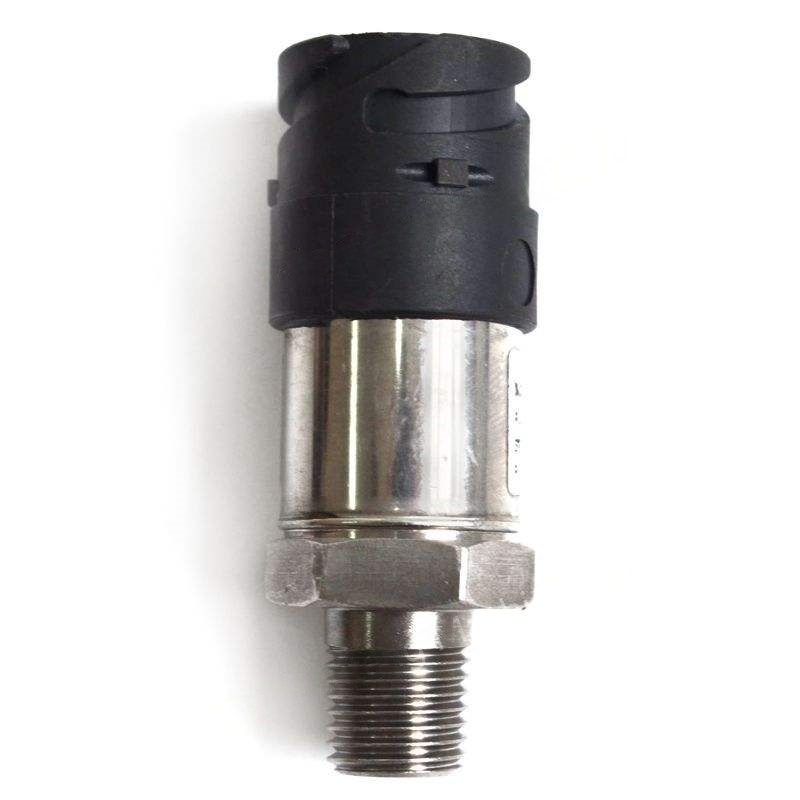

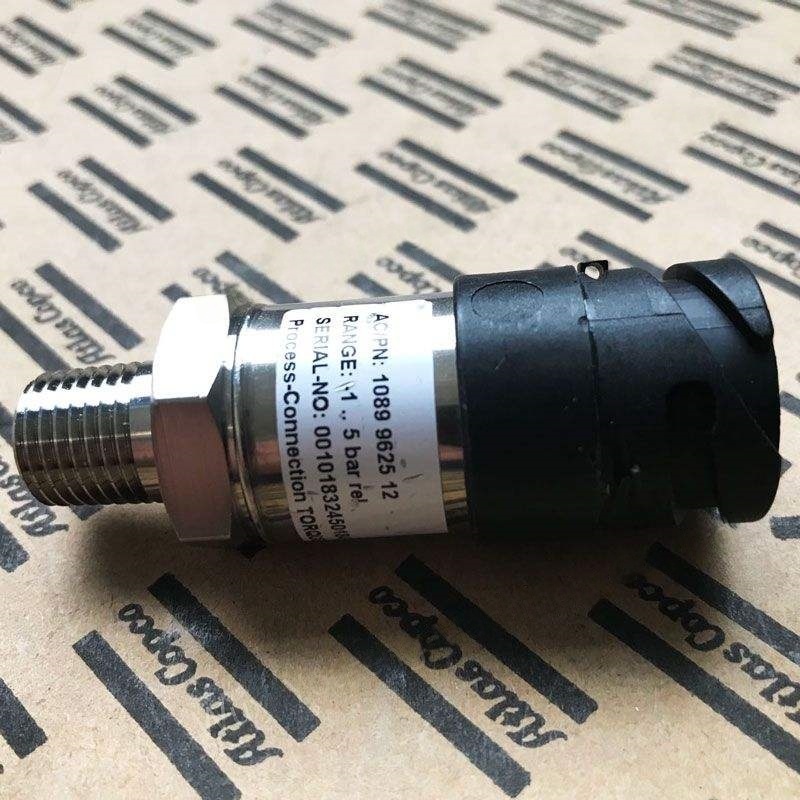

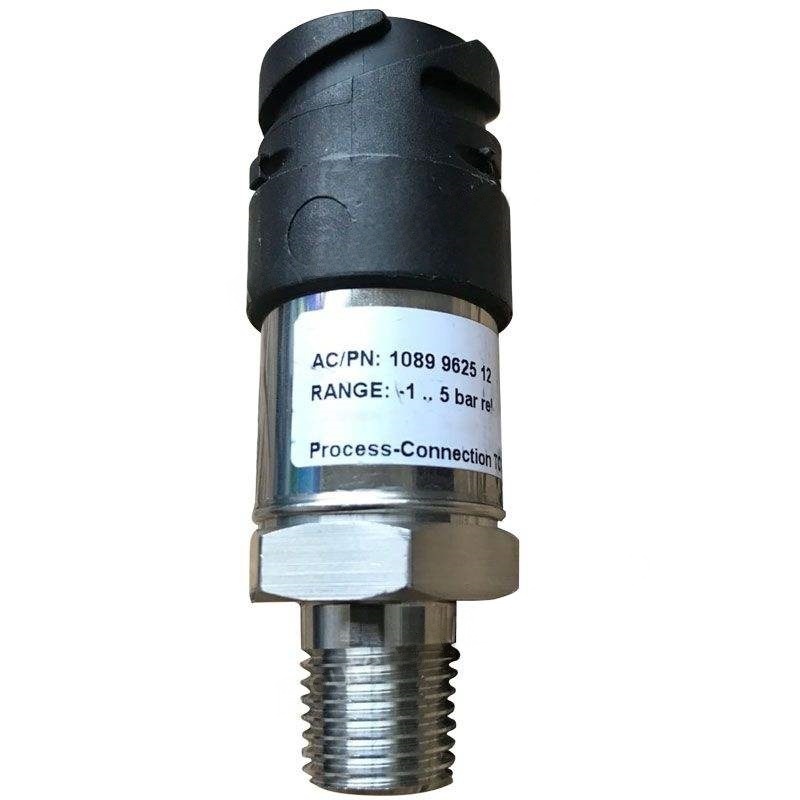

1089962512 bagean pers atlas copco sensor

I. Prinsip kerja

Operasi sensor tekanan adhedhasar konversi efek fisik. Ana telung jinis umum:

Efek Peizoresistive: Nilai resistensi bahan semikonduktor (kayata silikon) ganti nalika kena tekanan. Owah-owahan resistensi diowahi dadi sinyal voltase liwat jembatan wheatstone.

Efek piezoelektrik: kristal tartamtu (kayata quartz) ngasilake biaya nalika kena kekuwatan. Kuantitas sing diukur diukur kanthi ora langsung entuk nilai tekanan.

Efek kapasitif: owah-owahan tekanan nyebabake jarak antara piring kapasitor kanggo ngganti, saéngga bisa owah-owahan nilai kapasitance, sing banjur diowahi dadi sinyal listrik.

III. Skenario Aplikasi Intine

Kontrol tekanan: njaga tekanan saka tank panyimpenan ing sawetara pesawat (kayata 0,6 - 0.8 MPA), kanthi otomatis mbukak nalika tekanan tekan wates ndhuwur.

Perlindhungan safety: Monitor tekanan exhaust. Yen tekanan ngluwihi watesan, micu katup safety utawa mati darurat kanggo nyegah risiko jeblugan.

Optimization efisiensi energi: Kanthi ngawasi prabédan tekanan ing antarane inlet lan outlet, ngetung rasio komprèsi, lan atur daya motor kanggo entuk konservasi energi.

Diagnosis kesalahan: turunan tekanan sing ora normal (kayata tetes tekanan dadakan) bisa nunjukake gagal bocor utawa valve.

IV. Parameter utama kanggo pilihan

Pangukuran kisaran: Pilih adhedhasar tekanan kerja ing kompresor udara. Umume, 1,5 - 2 kaping tekanan kerja (umpamane, yen tekanan kerja yaiku 0.8 MPA, pilih kisaran 0 - 1,6 MPA).

Kelas akurasi: Kelas industri biasane nggunakake ± 0,5% FS, nalika laboratorium utawa peralatan medis mbutuhake FS utawa ndhuwur.

Sinyal output: umume 4 - 20MA (anti-gangguan sing kuwat, cocog kanggo transmisi jarak jauh), 0 - 10V (kompatibilitas sing apik).

Bahan antarmuka: Kanggo lingkungan korosif, milih bahan antarmuka tahan karat utawa keramik.

Kelas Perlindungan: Pilih IP65 utawa bahan pangayoman sing luwih dhuwur kanggo lingkungan sing lembab utawa bledug.

V. Instalasi lan Tips Pangopènan

Lokasi Instalasi:

Aja nginstal ing wilayah kanthi geter sing dhuwur (kayata cedhak motor), lan tambah piranti sing ora nyerep.

Mesthekake antarmuka tekanan kanthi vertikal mudhun kanggo nyegah banyu kondensasi ora mlebu interior sensor.

Periode kalibrasi: Disaranake calibrate saben taun. Kanggo aplikasi dhuwur-dhuwur, calibrate saben nem wulan.

Ngatasi masalah:

Ora ana output sinyal: Priksa manawa sumber daya lan wiring sing ngeculake, lan yen sensor diobong metu.

Fluktuasi nilai output gedhe: bisa uga amarga geter pipo, pulsasi medium, utawa tuwa sensor.

Zero drift: re-calibrate utawa ngganti sensor.

VI. Kasus aplikasi khas

Kasus 1: Kompresor udara pabrik asring diwiwiti lan mandheg. Kanthi ngawasi kanthi sensor tekanan, ditemokake yen tekanan tank panyimpenan sing akeh banget. Sawise nyetel posisi instalasi sensor lan ngoptimalake pid, frekuensi wiwitan mandheg kanthi 30%, nambah peralatan gaya.

Kasus 2: kompresor udara medical nggunakake sensor pizoresistive (± 0,05% FS) kanggo mesthekake tekanan output stabil ing 0.3 - 0.4 MPA, ketemu syarat medis piranti medis.

VII. Tren mbesuk

Intelligenisasi: nggabungake mikroprosesor, ndhukung komunikasi digital (kayata modbus) lan fungsi diagnosis.

Internet Barang (IOT): Sambungake karo platform awan kanggo nggayuh pemantauan lan ramalan ramah.

Konsumsi tenaga murah: Gunakake teknologi MEMS kanggo nyuda panggunaan, cocog kanggo piranti portebel baterei sing dikembangake.
