I. Fungsi inti saka ATLAS COPCO Scright Punyatin Minyak Pemisahan Minyak Pemisahan
Pemisahan minyak-gas: campuran minyak minyak (ngemot minyak ing konsentrasi 1000-2000 PPM) dibuwang ing ngisor kompresor skru sing dipisahake ing ngisor 3 ppm), njamin output udhara sing wis diisi.
Penjaminan Oil: Minyak pelumas Minyak sing dipisahake dikirim menyang unit utama kompresor liwat pipa bali minyak kanggo nyegah kerugian minyak lan njaga sirkulasi sistem pelumas.
Stabilitas tekanan: Minangka komponen buffer kanggo outlet udara kompres, nyuda pulsasi aliran udara lan stabilitas tekanan sistem.
II. Komposisi struktur kompresor Minyak Pemisahan ATLAS COPCO
Omah separator
Iki digawe saka baja tekanan lan biasane ana ing bentuk silinder vertikal utawa horisontal sing vertikal utawa horisontal. Iki nyepetake komponen pemisahan lan kudu tahan tekanan exhaust compressor (umume 0,7-1.3 MPA) lan suhu dhuwur (80-100 ℃).
Komponen pisah
Lapisan pamisahan utama: biasane ing struktur centrifugal utawa baffle, nggunakake prabédan kapadhetan lan pasukan inertial minyak lan gas kanggo misahake tetesan minyak (udakara 90%).

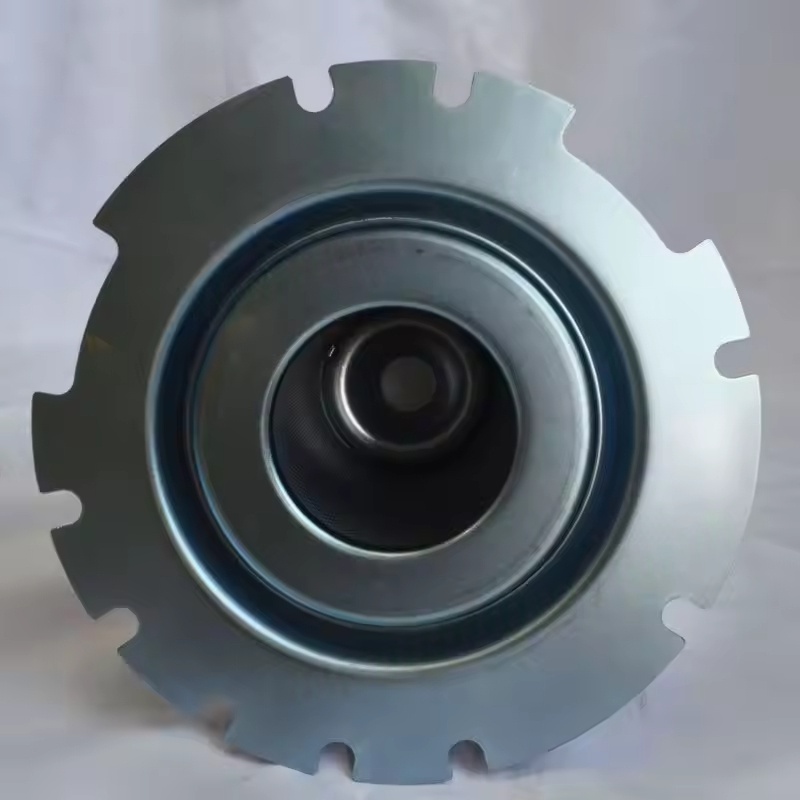

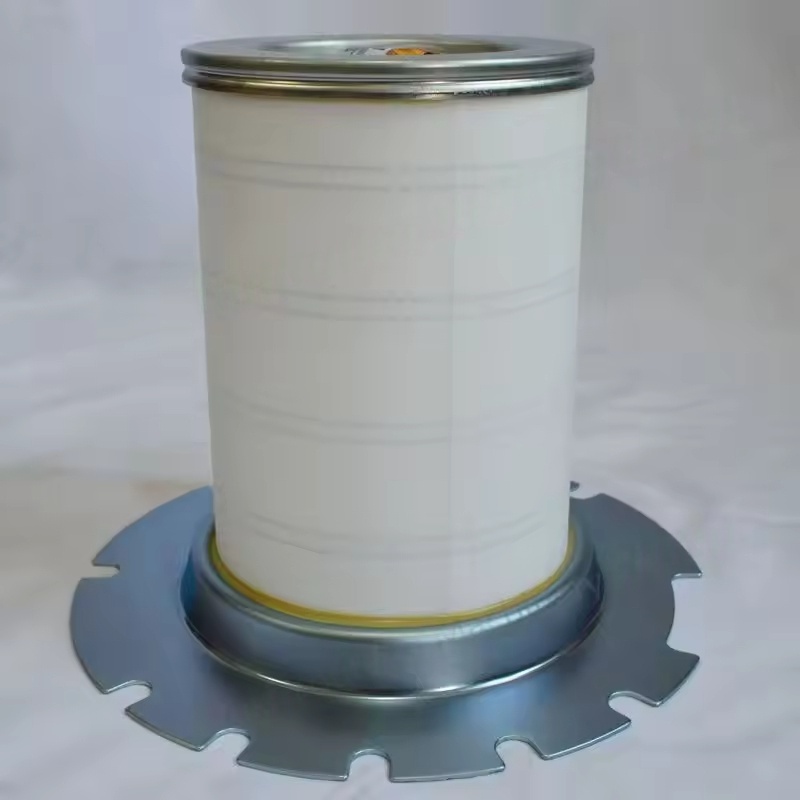

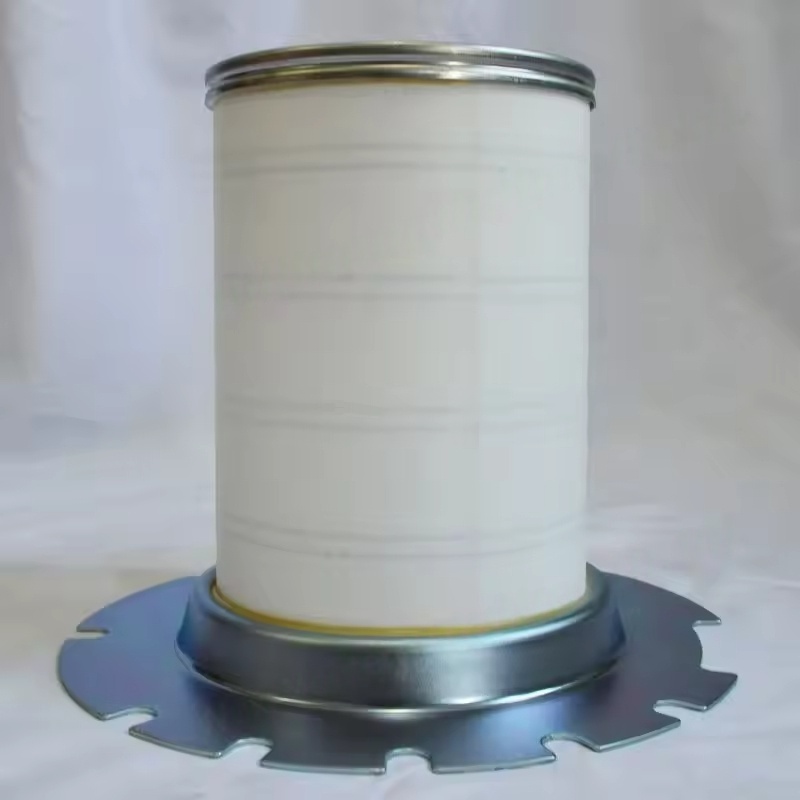

Lapisan pemisahan sing apik: inti minangka unsur filter sing digawe saka fiberglass utawa serat poliester, njupuk interaksi, panyebaran, sing dadi kunci kanggo njamin akurasi pamisahan.
Komponen bantu
Katupan bali minyak (katup mriksa): Nyegah backflow minyak pelumas nalika kompresor mandheg.
Switch Bedane Tekanan: Ngawasi prabédan tekanan sadurunge lan sawise unsur filter, sing nuduhake wektu panggantos (umume, panggantos perlu nalika prabédan meksa nganti udakara 0.15 MPA).
Katup safety: rilis tekanan kanggo nglindhungi omah saka bledosan yen ana overpressure.
Katup penyisihan minyak: digunakake kanggo ngeculake celengan minyak ing sisih ngisor omah.
III. Prinsip pemisahan pemisahan kompresor minyak kompresor udara kompresor udara kompresor
Pemisahan utama: Sawise campuran minyak minyak mlebu pemisah, arah aliran diganti dening piring pandhuan, lan kekuwatan centrifugal nyebabake tetesan minyak gedhe, dadi film minyak lan mili menyang ruangan minyak sing ngisor.
Pemisahan sing apik: udhara sawise pamisahan utama (ngemot kaluputan minyak sing apik) ngliwati unsur filter, lan kecatangan minyak ing sisih ngisor unsur-unsur unsur ing ngisor, lan bali menyang kompresor liwat pipa minyak.
Proses Wangsul Lenga: Minyak pelumas minyak sing dipisahake ana prabédan tekanan, ngliwati katup minyak bali, bolongan throttling (kanggo ngontrol volume ngasilake minyak) menyang kamar tekanan lenga kompresor kasebut, ngrampungake sirkulasi.
IV. Indikasi Kinerja Utama saka pemisahan minyak kompresor udara kompresor udara kompresor
Efisiensi pemisahan: Pemisahan kualitas tinggi bisa entuk efisiensi luwih saka 99.99%, kanthi konten minyak sisa ≤ 3 ppm.
Mundhut tekanan: Kerugian tekanan unsur filter anyar kudu ≤ 0,02 MPA. Kerugian tekanan sing berlebihan bakal nambah konsumsi energi.
Urip layanan: biasane 2000-4000 jam, kena pengaruh kualitas udara, pelumas kualitas minyak, lan kahanan operasi.
